3. 聚氨酯Pig清洗的原理及特點
3.1 Pig清洗的原理
如前所述Pig有軟質、半硬質和硬質之分。為了適合不同的使用要求.在pig的表面涂覆有聚氨酯彈性體因此它具有強度高、耐磨性好有柔性的特點。
Pig在管道中前進是靠著泵推動流體產生的推動力驅動的，具體的驅動方式有兩種：一種是利用流體的背壓作pig行走的動力，并在推進中清除管道中Pig前方的污垢的，這種方式適合對較短管道的清洗；另一種是利用從清管器pig周邊泄漏的流體產生的壓力使附著在管壁上的污垢粉化并被排送出去的這種方式較適合長管道的清洗。
pig的外徑通常比管道內徑要大3%-5%, 能與管道緊密結合因此它在運行中密封性很高，易于對污垢進行清理，尤其是使用液體做壓送流體時，所形成的射流會對管壁上的污垢產生很強的沖擊能力，而被沖擊下來的污垢怎樣被清理出管道，而又不會沉積和滯留在Pig的前面呢。這個是pig設計的關鍵。在Pig運行的過程中 大約會有5%-20%的壓送流體從清管器Pig與管壁間的環形縫隙中間泄漏出去，并且沖擊被剝落下來的污垢，使它不會將管道堵塞，而是向前輸送而被清除，因此Pig能夠不斷前進并完成對管道的清理，此時被Pig剝落的破碎污垢的顆粒的沉降速度與排送它的流體的速度之間的關系就顯得很重要 。一般要求泄漏流體形成的向前的移動速度是結垢粒子沉降速度的5-6倍 這時才能保證污垢粒子不會在管壁上沉積。而在靜水中粒子自由沉降的速度Vs0Tv式V.場 i/cd 'g(*表示 在公式中Vs。是結垢粒子的自由沉降速度 (單位是m/s), c是結垢粒子在沉降時遇到的阻力系數 d是結垢粒子的直徑大//j,(單位是m),是重力加速度(9.8m/s) a是結垢粒子的溶液的相對密度 (單位是kg/m,) 由公式可知，結垢粒子的沉降速度主要是由結垢粒子的顆粒大小和溶液的相對密度決定，因此破碎的結垢粒子顆粒越小，溶液的相對密度越大，結垢粒子沉降速度就越慢，污垢就越不易將管道堵塞，而加大液體的泄漏流體向前運動的速度，加快pig的前進速度就有利于防止粒子沉降造成對管道的堵塞。

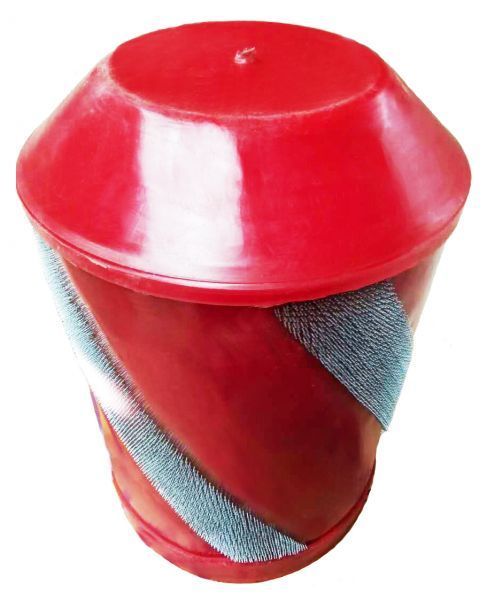

當管道中的積垢較厚時 一般先選用不同直徑的清管器Pig進行清洗，即先用略小于管道內徑的pig進行清洗，然后再逐步加大Pig的尺寸，最后采用硬度大的Pig，這樣可以將不同硬度的污垢分別除掉，在清除質硬的氧化鐵垢時，可使用前面介紹過的釘子式Pig,先用它將堅硬的銹垢破碎，然后利用pig縫隙泄漏出的水流的沖刷作用，將剝落的銹垢從P的前方?jīng)_走，再用低密度的彈性體Pig對管道進行排水和干燥處理，最后再用鋼絲刷Pi9進行磨刷清理管壁 將殘余的粉狀銹垢清除。如果在用鋼絲刷pig清洗之前，先用低密度的彈性體Pig進行干燥處理，潮濕狀態下是很難將殘余的粉狀銹垢清除干凈的。
